Inginerii și specialiștii în achiziții se confruntă cu decizii critice atunci când specifică flanse din otel carbon pentru sistemele de conducte industriale. Aceste componente mecanice conectează țevi, supape, pompe și echipamente, menținând în același timp integritatea presiunii și permițând accesul la întreținere. Înțelegerea specificațiilor materialelor, standardelor dimensionale și a evaluărilor presiune-temperatură asigură o proiectare sigură și conformă a sistemului în aplicațiile de petrol și gaze, petrochimie, generare de energie și tratare a apei.
Înțelegerea elementelor fundamentale ale flanșei din oțel carbon

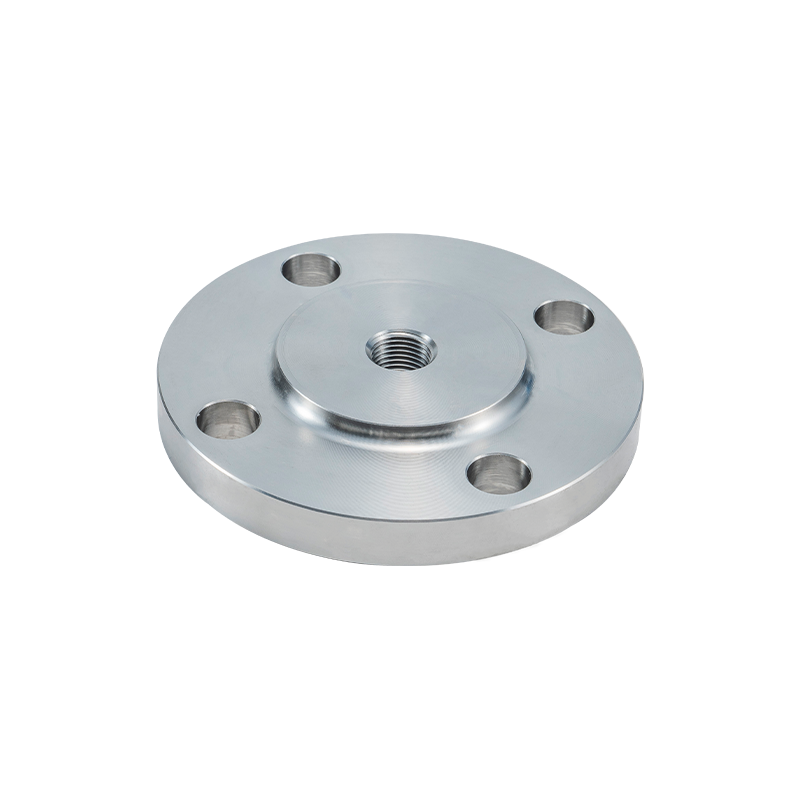

Flanse din otel carbon servesc ca puncte de conectare în infrastructura de conducte, fabricate în principal prin procese de forjare pentru a obține alinierea structurii granulare și rezistența mecanică. Compoziția materialului include de obicei conținut de carbon de până la 0,35%, mangan pentru îmbunătățirea rezistenței și niveluri controlate de siliciu pentru dezoxidare. Aceste flanșe se potrivesc cu dimensiuni de țevi de la 15 mm (½ inch) diametru nominal la 2000 mm (80 inch) în aplicații cu diametru mare.
Procesul de fabricație presupune încălzirea țaglelor din oțel carbon la temperaturi de forjare, apoi formarea lor sub presiune mecanică pentru a obține geometriile necesare. Operațiile de prelucrare ulterioare creează fețe de etanșare, găuri pentru șuruburi și configurații de butuc. Tratamentul termic – normalizare, călire și revenire sau recoacere – optimizează proprietățile mecanice pentru condiții specifice de utilizare.
Specificații materiale și clase
Alegerea materialului influențează direct performanța flanșei în condiții extreme de presiune și temperatură. Cea mai comună specificație pentru flanse din otel carbon este ASTM A105, care acoperă componentele de conducte din oțel carbon forjate pentru servicii la temperaturi înalte și ambiante. Această specificație asigură o rezistență maximă la tracțiune de 485 MPa (70 ksi) și o rezistență la curgere de 250 MPa (36 ksi) cu o alungire minimă de 22%.
Următorul tabel compară materialele comune ale flanșelor din oțel carbon și caracteristicile lor de serviciu:
Flanșă din oțel carbon ASTM A105 materialul reprezintă standardul industrial pentru aplicații generale de conducte. Specificația permite turnări echivalente cu ASTM A216 grad WCB pentru anumite configurații de flanșă oarbă. Conținutul de carbon de până la 0,35% oferă o prelucrabilitate și sudabilitate excelente, menținând în același timp o rezistență suficientă pentru clasele de presiune până la clasa 2500. Materialul prezintă un punct de topire de aproximativ 1420°C (2590°F) și o duritate Brinell între 137-187 HBW. Aceste proprietăți asigură compatibilitatea cu operațiunile standard de tăiere, găurire și sudare, oferind în același timp rezistență adecvată la uzură pentru conexiunile cu șuruburi. Aplicațiile sub -29°C necesită material ASTM A350 LF2 pentru a preveni fracturile fragile. Această specificație impune testarea la impact la temperaturi specificate pentru a verifica duritatea crestăturii. Clasa 1 oferă o capacitate standard de temperatură scăzută, în timp ce clasa 2 oferă proprietăți îmbunătățite pentru servicii criogenice severe. Flanșele ASTM A105 nu necesită tratament termic, cu excepția unor condiții specifice: flanșe peste clasa 300, flanșe de proiectare specială cu parametri de presiune sau temperatură necunoscuți sau flanșe care depășesc 4 inci NPS în clasa 300 și mai sus. Atunci când este necesar, opțiunile de tratament termic includ recoacere, normalizare fără normalizare și revenire sau călire și revenire pentru a obține proprietățile mecanice specificate. Alegerea geometriei flanșei depinde de cerințele sistemului de conducte, de clasa de presiune și de considerentele de întreținere. Fiecare tip oferă avantaje distincte pentru aplicații specifice, de la configurații ale gâtului de sudură de înaltă presiune până la modele economice cu alunecare [^74^]. Următorul tabel de comparație prezintă caracteristicile principalelor tipuri de flanșe: Flanșă de gât sudură din oțel carbon configurațiile asigură cea mai înaltă integritate structurală pentru aplicații solicitante. Designul butucului conic se potrivește cu grosimea peretelui țevii, distribuind tensiunile treptat și eliminând discontinuitățile ascuțite. Sudarea cap la cap creează îmbinări cu penetrare completă cu o rezistență echivalentă cu cea a țevii de bază. Aceste flanșe domină conductele critice de proces, sistemele de abur de înaltă presiune și serviciul de hidrocarburi unde fiabilitatea este primordială Flanșele cu alunecare alunecă peste diametrul exterior al gropii și se fixează cu suduri de filet atât pe fețele interioare cât și pe cele exterioare ale flanșei. Acest design simplifică alinierea și reduce timpul de instalare, făcându-l eficient din punct de vedere al costurilor pentru aplicații industriale generale și de instalații de apă. Cu toate acestea, cerințele de dublă sudură și rezistența la oboseală mai mică în comparație cu modelele gâtului de sudură limitează adecvarea pentru serviciu ciclic sau fluctuații severe de presiune [^74^]. Flanșele oarbe servesc ca închideri solide pentru terminațiile de conducte, duzele vasului și punctele de izolare. Aceste componente în formă de disc fără găuri centrale rezistă la presiunea totală a sistemului și facilitează testarea hidrostatică. Configurațiile de îmbinare cu fața ridicată sau tip inel asigură o așezare adecvată a garniturii. Flanșele oarbe sunt ușor de îndepărtat pentru extinderi viitoare de linie sau acces de întreținere. Flanșele de sudură cu mufă găzduiesc țevi cu diametru mai mic (de obicei NPS 2 și mai jos) prin mufe interne care acceptă introducerea țevilor. Sudarea prin filet la diametrul exterior al butucului creează îmbinări etanșe la presiune, potrivite pentru aplicații de înaltă presiune, cu dieziuni mici. Flanșele filetate au filete interne NPT pentru conexiuni nesudate, specificate în mod obișnuit în locuri periculoase unde sudarea prezintă riscuri de aprindere Procesarea hidrocarburilor la presiune înaltă necesită configurații ale gâtului de sudură pentru integritatea structurală. Sistemele de tratare a apei și HVAC utilizează flanșe cu alunecare pentru economie. Operațiunile cu întreținere intensivă beneficiază de flanșe de îmbinare suprapusă cu capete ștuț înlocuibile. Inginerii de specificații trebuie să evalueze ciclul de presiune, tranzitorii de temperatură și cerințele de inspecție atunci când selectează tipurile de flanșe. Standardele globale de flanșă asigură interschimbabilitatea și conformitatea în cadrul proiectelor internaționale. Cele două sisteme predominante sunt ASME/ANSI B16.5 pentru piețele nord-americane și EN 1092-1/DIN pentru aplicații europene. Următorul tabel compară standardele dimensionale majore: Dimensiunile flanșei ANSI B16.5 definiți cea mai larg specificată geometrie a flanșei la nivel global. Standardul acoperă dimensiuni de la ½ inch până la 24 inci dimensiunea nominală a țevii în clasele de presiune 150 până la 2500. Fiecare denumire de clasă reprezintă o combinație specifică de diametru exterior, diametrul cercului șuruburilor, numărul de șuruburi și grosimea flanșei. Parametrii dimensionali cheie includ: Standardele europene folosesc denumiri (Presiune nominală) mai degrabă decât evaluări de clasă. Flanșă din oțel carbon PN16 specificațiile reprezintă cea mai comună clasă de presiune europeană, aproximativ echivalentă cu ANSI Clasa 150. Standardul EN 1092-1 consolidează standardele anterioare DIN, NF și BS într-o normă europeană unificată. Denumirile de tip conform EN 1092-1 includ: În timp ce echivalența directă între PN și sistemele de clasă este aproximativă, următoarele specificații ghid de relații: PN6 corespunde clasei 75, PN10/16 la clasa 150, PN25/40 la clasa 300, PN63 la clasa 600 și PN100 la clasa 900. Inginerii ar trebui să verifice echivalențele nominale exacte de presiune, mai degrabă decât temperatura nominală. Clasele de presiune definesc presiunile maxime de lucru permise la temperaturi de referință, cu derating necesară pentru condiții de funcționare ridicate. Aceste valori nominale asigură integritatea flanșei în condiții combinate de încărcare mecanică și termică Următorul tabel prezintă cotele de presiune-temperatura pentru flanșele din oțel carbon ASTM A105: Presiunea nominală a flanșei din oțel carbon selecția necesită analiza presiunii și temperaturii maxime de funcționare. Clasa 150 se potrivește sistemelor de apă de joasă presiune și conductelor industriale generale de până la 285 psig în condiții ambientale. Clasa 300 acceptă presiuni moderate până la 740 psig pentru conductele de proces și aer comprimat. Serviciul cu hidrocarburi de înaltă presiune necesită clasa 600 (1480 psig) sau mai mare. Aplicațiile de ultra-înaltă presiune i, inclusiv duzele reactoarelor, specifică Clasa 1500 sau 2500. Presiunea admisibilă scade semnificativ pe măsură ce temperatura de funcționare crește. La 800°F (427°C), o flanșă clasa 300 ASTM A105 păstrează doar 55% din valoarea nominală a presiunii ambientale. Această reducere reflectă reducerea limitei de curgere a materialului la temperaturi ridicate. Proiectanții de sisteme trebuie să specifice flanșele pe baza condițiilor reale de funcționare, mai degrabă decât pe clasele nominale nominale. ASME B16.5 organizează materialele în grupuri cu tabele specifice presiune-temperatură. Oțelurile carbon, inclusiv ASTM A10,5 se încadrează în grupa de materiale 1.1. Oțelurile slab aliate ocupă Grupurile 1.2 până la 1.18, în timp ce oțelurile inoxidabile populează Grupurile 2.1 până la 2.12. Fiecare grup prezintă relații distincte rezistență-temperatură care necesită tabele de evaluare specifice Specificațiile adecvate ale flanșei necesită determinarea presiunii de proiectare, a temperaturii de proiectare, a materialului conductei și a încărcării externe. Presiunea de proiectare trebuie să depășească presiunea maximă de funcționare cu marje de siguranță corespunzătoare. Considerațiile legate de temperatură includ atât funcționarea continuă, cât și condițiile tranzitorii în timpul pornirii sau scenariilor de deranjare. Aporturile de coroziune pot necesita flanșe mai groase decât dimensiunile standard. Configurația feței de etanșare afectează selecția garniturii și capacitatea de presiune. Raised Face (RF) este configurația standard pentru service general, oferind suprafețe de ședere ridicate de 2-7 mm. Flat Face (FF) se potrivește aplicațiilor de joasă presiune cu garnituri integrale. Imbinarea de tip inel (RTJ) folosește caneluri prelucrate cu precizie pentru garniturile inelare metalice în servicii de înaltă presiune și temperatură înaltă, unde garniturile convenționale ar defecta. Procedurile de înșurubat adecvate asigură integritatea îmbinării flanșei. Ghidurile ASME PCC-1 specifică secvența de șuruburi, valorile cuplului și procedurile de restrângere. Selecția garniturii trebuie să se potrivească cu finisajul flanșei, clasa de presiune și compatibilitatea cu fluidul de proces. Garniturile înfăşurate în spirală se potrivesc cu flanşele RF în majoritatea aplicaţiilor industriale, în timp ce canelurile RTJ necesită garnituri inelare ovale sau octogonale potrivite Verificarea calității include inspecția dimensională conform ASME B16.5, certificarea materialului conform specificațiilor ASTM și testarea nedistructivă pentru aplicații critice. Testarea hidrostatică la presiunea de proiectare de 1,5 ori validează integritatea sistemului. Pachetele de documentație ar trebui să includă certificate de testare a materialelor (MTC), înregistrări de tratament termic și rapoarte NDE conform EN 10204 3.1 sau 3.2. ASTM A105N indică un tratament nenormalizat, în timp ce standardul A105 poate fi furnizat în starea forjată. Normalizarea rafinează structura cerealelor, îmbunătățește uniformitatea proprietăților mecanice și sporește duritatea. A105N este necesar pentru flanșele peste clasa 300, flanșele de proiectare specială sau orice flanșă care depășește 4 inchi NPS în clasa 300 și mai sus. Denumirea „N” asigură proprietăți consistente în întreaga componentă și este recomandată pentru aplicații care implică cicluri de temperatură sau încărcare de impact. Interschimbabilitatea dimensională directă între flanșele ANSI B16.5 și EN 1092-1 este limitată. În timp ce PN16 se aproximează la clasa 150 și PN40 se aproximează la clasa 300, diametrele cercului șuruburilor, dimensiunile șuruburilor și grosimile flanșelor diferă. O flanșă Clasa 150 nu poate fi prinsă cu șuruburi pe o flanșă PN16 chiar și la presiuni nominale echivalente. Proiectele care necesită standarde mixte trebuie să specifice flanșe de tranziție sau standardizare completă a sistemului. Pentru construcții noi, ANSI B16.5 domină proiectele de petrol/gaz din America de Nord și la nivel mondial, în timp ce EN 1092-1 prevalează în tratarea apei europene și în aplicațiile industriale generale. La 300°C (572°F), flanșele ASTM A105 necesită o reducere semnificativă a evaluărilor ambientale. Clasa 150 este evaluată pentru aproximativ 140 psig (9,7 bar) la această temperatură — insuficientă pentru serviciul de 20 bar. Clasa 300 păstrează capacitatea de aproximativ 550 psig (38 bar) la 300°C, oferind o marjă adecvată pentru presiunea de funcționare de 20 bar cu factori de siguranță corespunzători. Flanșele gâtului de sudură clasa 300 cu fețe ridicate și garnituri spiralate reprezintă specificația minimă. Pentru servicii critice de abur, luați în considerare Clasa 600 pentru o marjă suplimentară împotriva tranzitorii de presiune și efectele de fluaj pe termen lung Flanșele gâtului de sudură sunt obligatorii pentru aplicații de service de înaltă presiune, temperatură înaltă sau ciclică. Butucul conic asigură o distribuție a tensiunii echivalentă cu cea a țevii în sine, eliminând concentrația de tensiuni inerentă modelelor cu alunecare. Specificați gâtul de sudură pentru Clasa 600 și mai sus, sisteme cu abur peste 10 bar, serviciu cu hidrocarburi cu cicluri de presiune și orice aplicație care necesită rezistență la oboseală. Flanșele cu alunecare se potrivesc serviciului general de apă, sistemelor de aer de joasă presiune și aplicațiilor în care economia de instalare depășește preocupările legate de oboseală. Îmbinarea de sudură cap la cap a flanșelor gâtului de sudură permite, de asemenea, inspecția radiografică completă, în timp ce sudurile de filet cu alunecare oferă opțiuni limitate NDE.
Specificația materialului Standard ASTM Rezistența la tracțiune Puterea de curgere Interval de temperatură Aplicații primare A105 ASTM A105 ≥485 MPa ≥250 MPa -29°C până la 425°C Industria generală, petrol și gaze A105N (NNormalizat ASTM A105 ≥485 MPa ≥250 MPa -29°C până la 425°C Structura de cereale îmbunătățită A350 LF2 clasa 1 ASTM A350 ≥485 MPa -46°C până la 343°C Serviciu la temperaturi scăzute A350 LF2 Clasa 2 ASTM A350 ≥485 MPa ≥260 MPa -46°C până la 343°C Aplicații criogenice A694 F52-F70 ASTM A694 ≥455-585 MPa ≥360-485 MPa -29°C până la 260°C Transmisie cu randament ridicat Oțel carbon forjat ASTM A105
ASTM A350 LF2 Temperatură joasă
Cerințe de tratament termic
Tipuri de flanșe și configurații de proiectare
Tip flanșă Metoda de conectare Capacitate de presiune Rezistenta la oboseala Complexitatea instalării Aplicații primare Gât de sudură Sudura cap la cap Clasa 150-2500 Excelent Ridicat (necesită sudare) Proces critic, presiune mare Slip-On sudare file (interior/exterior) Clasa 150-2500 Moderat Scăzut (aliniere ușoară) Servicii generale, instalatii de apa Orb Numai cu șuruburi Clasa 150-2500 N/A (închidere) Scăzut Terminare de linie, izolare Sudura prin priză Sudura filet priză Clasa 150-1500 Bun Moderat Diametru mic, presiune mare Filet Conexiune NPT Clasa 150-600 Limitat Scăzut (no welding) Aplicații nesudate Articulație poală Sudura cap la cap (stub end) Clasa 150-2500 Moderat Moderat Sunt necesare dezmembrari frecvente Flanșe de gât de sudare
Flanse Slip-On
Flanșe oarbe
Sudura prin priză și flanșe filetate
Potrivirea aplicațiilor
Standarde dimensionale și clasificări
Standard Gama de dimensiuni Desemnarea presiunii Tip flanșăs Covered Prevalența geografică ASME B16.5 NPS ½" până la 24" Clasa 150-2500 VN, SO, BL, SW, TH, LJ America de Nord, petrol/gaz la nivel mondial ASME B16.47 NPS de la 26" la 60" Clasa 75-900 WN, BL Conducte cu diametru mare EN 1092-1 DN 10 până la DN 4000 PN 2,5 până la PN 400 Tip 01, 02, 05, 11, 12, 13 Europa, proiecte internaționale DIN 2631-2638 DN 10 până la DN 4000 PN 6 până la PN 100 Gât de sudură, slip-on, orb Germania, sistemele moștenite JIS B2220 10A până la 1500A 5K, 10K, 16K, 20K, 30K, 40K SO, BL, WN Japonia, Asia-Pacific Standarde ASME/ANSI B16.5
EN 1092-1 și standardele DIN
PN vs echivalente de evaluare a clasei
Evaluări presiune-temperatură
Clasa ASME Presiune la 100°F (psig) Presiune la 400°F (psig) Presiune la 800°F (psig) Temperatura maxima 150 285 200 80 538°C 300 740 635 410 538°C 400 985 845 550 538°C 600 1480 1265 825 538°C 900 2220 1900 1235 538°C 1500 3705 3170 2055 538°C 2500 6170 5280 3430 538°C Evaluări de la clasa 150 la clasa 2500
Factori de reducere a temperaturii
Clasificări ale grupelor de materiale
Metodologia de selecție pentru achiziții B2B
Calcularea cerințelor de sistem
Selectarea tipului feței (RF, FF, RTJ)
Considerații privind instalarea și calitatea
Cerințe pentru șuruburi și garnituri
Standarde de inspecție și testare
Întrebări frecvente
Care este diferența dintre ASTM A105 și A105N flanse din otel carbon ?
Cum convertesc între Dimensiunile flanșei ANSI B16.5 și standardele DIN/EN?
Ce Presiunea nominală a flanșei din oțel carbon Am nevoie de serviciu cu abur de 20 bar la 300°C?
Când ar trebui să precizez flanșe de gât de sudură din oțel carbon față de flanșe cu alunecare?
