Cum pot inginerii să atenueze riscurile de scurgere în îmbinările cu flanșe?

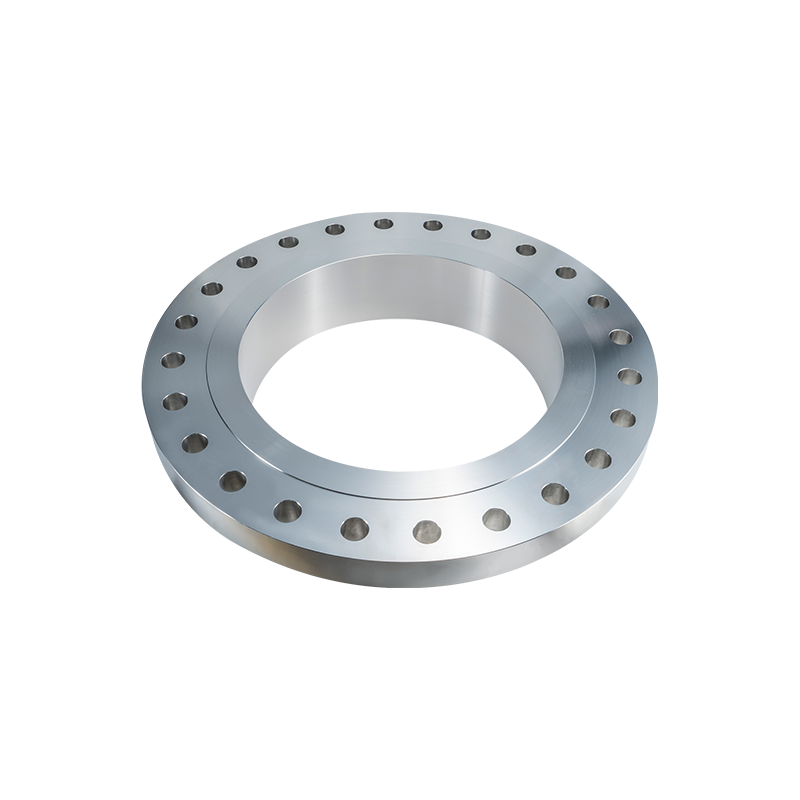

Introducere în flanșele de îmbinare cu suprafață inoxidabilă
În sistemele de conducte industriale moderne, flanșe de îmbinare cu suprapunere din inox joacă un rol critic în asigurarea integrității sistemului, facilitând în același timp întreținerea și flexibilitatea. Aceste flanșe, adesea folosite împreună cu un capăt de șurub, sunt proiectate pentru aplicații care necesită dezasamblare frecventă, aliniere rapidă sau curățare ușoară. Permițând flanșei să se rotească liber în jurul țevii, inginerii pot realiza o aliniere precisă a găurilsau pentru șuruburi, fără a fi nevoie să rotiți întregul ansamblu de țevi. Această flexibilitate inerentă reduce semnificativ riscul instalării necorespunzătoare, care este o sursă comună de scurgere a flanșei.
The Flanșă de îmbinare SS este deosebit de valoroasă în sistemele în care mediul intern este corosiv sau scump, deoarece flanșa în sine nu intră în contact cu fluidul. Acest design permite utilizarea unui capăt din aliaj de înaltă performanță asociat cu o flanșă din oțel carbon, optimizând costurile materialelor fără a compromite performanța. Flanșe de îmbinare cu suprapunere din inox sunt, prin urmare, o soluție ideală pentru inginerii care urmăresc să mențină fiabilitatea sistemului minimizând în același timp cheltuielile cu materiale. Designul atent și selecția materialului influențează direct capacitatea de a atenua riscurile de scurgere în îmbinările cu flanșe.
Selectarea materialului și impactul acestuia asupra performanței de etanșare
Alegerea materialului potrivit pentru un sistem de flanșe este unul dintre cei mai critici pași în prevenirea scurgerilor. Flanse de îmbinare SS permite inginerilor să folosească soluții cu mai multe materiale, combinând oțel carbon pentru flanșă și aliaje rezistente la coroziune pentru capătul țevilor. Această abordare oferă mai multe avantaje:
- Eficiența costurilor prin reducerea utilizării aliajelor scumpe.
- Rezistență îmbunătățită la mediile corozive, asigurând durabilitate pe termen lung.
- Risc minim de coroziune galvanică prin perechi de materiale compatibile.
Procesul de fabricație de la Mașini de precizie Jiangyin Zhonghai Co., Ltd. asigură că flanșe de îmbinare cu suprapunere din inox îndeplinesc standarde metalurgice înalte. Procesul lor de forjare îmbunătățește fluxul de cereale, elimină defectele interne și crește rezistența la oboseală, ceea ce este critic în aplicațiile de înaltă presiune. Inginerii se pot baza pe aceste caracteristici pentru a reduce probabilitatea de scurgeri legate de stres, în special în sistemele supuse sarcinilor ciclice sau expansiunii termice.
Caracteristici de proiectare pentru reducerea riscurilor de scurgere
Scurgerile la îmbinările flanșei rezultă adesea din alinierea slabă, sarcina neuniformă a șuruburilor sau calitatea insuficientă a suprafeței de etanșare. Flanșe de îmbinare cu suprapunere din inox sunt proiectate cu mai multe caracteristici de proiectare care abordează direct aceste probleme:
- Inel cu flanșă rotativă: Permite flanșei să se rotească independent pe țeavă, simplificând alinierea orificiilor șuruburilor și asigurând o compresie uniformă a garniturii.
- Față de precizie: Prelucrarea suprafețelor conform standardelor stricte ASME și EN asigură planeitatea și rugozitatea, care sunt esențiale pentru etanșarea fără scurgeri.
- Integritate forjată îmbunătățită: Forjarea de înaltă calitate elimină defectele interne, ceea ce reduce riscul de micro-fisuri care s-ar putea propaga în scurgeri sub presiune.
Concentrându-se pe aceste principii de proiectare, inginerii pot atenua în mod proactiv sursele comune de scurgeri, optimizând în același timp eficiența instalării. Flanse de îmbinare SS fabricate conform acestor standarde asigură o interfață fiabilă chiar și în medii industriale solicitante, precum procesarea chimică sau sistemele de înaltă presiune.
Practici de instalare pentru prevenirea scurgerilor
Instalarea corectă este esențială pentru prevenirea scurgerilor în orice îmbinare cu flanșă. Flanșe de îmbinare cu suprapunere din inox facilitează o instalare mai ușoară datorită flexibilității lor de aliniere. Cu toate acestea, câteva practici cheie îmbunătățesc și mai mult performanța de etanșare:
- Cuplu uniform al șuruburilor: Asigurarea unei strângeri uniforme a șuruburilor previne comprimarea neuniformă a garniturii și punctele de tensiune localizate care pot duce la scurgeri.
- Alegerea garniturii: Selectarea materialului și a grosimii corecte a garniturii pentru aplicație reduce potențialul de incompatibilitate chimică și deformare termică.
- Curățarea suprafeței: Menținerea suprafețelor flanșei și garniturii fără reziduuri, rugină sau ulei asigură un contact optim și o eficiență de etanșare.
- Inspecție înainte de instalare: Verificarea suprafețelor flanșelor pentru planeitate, bavuri sau alte imperfecțiuni previne micro-golurile care pot cauza scurgeri sub presiune.
Integrarea acestor tehnici de instalare, combinată cu avantajele inerente ale flanșe de îmbinare cu suprapunere din inox , reduce semnificativ probabilitatea de scurgere și asigură o performanță fiabilă pe durata de viață a sistemului de conducte.
Considerații privind întreținerea și reducerea scurgerilor
Întreținerea joacă un rol vital în prevenirea scurgerii îmbinării cu flanșă. Flanse de îmbinare SS sunt potrivite în special pentru sistemele care necesită inspecții sau dezasamblari frecvente. Inginerii pot profita de proiectarea lor pentru a:
- Scoateți rapid flanșa pentru înlocuirea garniturii fără a perturba alinierea țevii.
- Inspectați capătul ștuț pentru semne de coroziune, uzură sau deteriorare mecanică.
- Reasamblați cu un cuplu și o aliniere consistente, asigurându-vă că sistemul menține o funcționare fără scurgeri.
Monitorizarea periodică a cuplului șuruburilor, a integrității garniturii și a stării suprafeței flanșei este esențială pentru fiabilitatea pe termen lung. Valorificarea capacităţilor de flanșe de îmbinare cu suprapunere din inox permite inginerilor să mențină etanșarea etanșă, reducând în același timp timpul de nefuncționare și costurile cu forța de muncă, ceea ce este deosebit de important în aplicații critice precum procesarea chimică sau producția farmaceutică.
Specificații tehnice și standarde
Înțelegerea și respectarea standardelor relevante este esențială pentru inginerii care urmăresc să atenueze riscurile de scurgere în îmbinările cu flanșe. Flanșe de îmbinare cu suprapunere din inox fabricate de Jiangyin Zhonghai Precision Machinery respectă mai multe standarde internaționale și interne, inclusiv:
| Caietul de sarcini | Detalii |
|---|---|
| Standarde | ASME B16.5, B16.47; EN 1092-1; DIN; JIS B2220; GB/T |
| Gama de dimensiuni | 1/2" – 60" (DN15 – DN1500); Personalizat până la 4000 mm |
| Evaluări de presiune | Clasa 150 – Clasa 2500; PN6 – PN400 |
| Grade materiale | CS: A105, S235JR, Q235, C22.8; SS: 304/L, 316/L, 321, 347; Aliaj/Duplex: F11, F22, F51, F53 |
| Fabricarea | Forjare in-house Tratament termic CNC Strunjire Foraj |
| Capacitate de greutate | O singură componentă de până la 10 tone |
Respectarea acestor standarde asigură că fiecare Flanșă de îmbinare a rotundei inoxidabile realizează o acuratețe dimensională consecventă, performanță mecanică și calitatea suprafeței, toate acestea fiind factori cruciali în atenuarea scurgerilor.
Expertiza companiei in fabricarea flanselor
Jiangyin Zhonghai Precision Machinery este un producător certificat ISO 9001 cu calificări PED / TUV / TS , specializata in flanse si piese forjate de precizie. Capacitățile lor interne includ linii complete de forjare, încălzire, strunjire CNC, găurire și inspecție, permițând controlul total asupra calității și fiabilității.
Avantajele cheie care contribuie la prevenirea scurgerilor includ:
- Forjare internă cu proces complet: Minimizează interfețele externe, reducând riscul apariției defectelor materialelor care ar putea duce la scurgeri.
- Adaptabilitate la forjare multi-standard: Asigură conformitatea cu standardele ASME, ASTM, JIS, DIN și GB, îndeplinind diverse specificații ale clienților.
- Forjare cu sarcini grele de dimensiuni mari: Suportă componente de până la 4 metri și 10 tone, permițând conexiuni sigure, rezistente la scurgeri chiar și în instalații la scară largă.
Combinația dintre producția de precizie, respectarea strictă a standardelor și soluțiile cu mai multe materiale le permite inginerilor să implementeze Flanse de îmbinare SS cu încredere în aplicațiile sensibile la scurgeri.
Scenarii de aplicație care evidențiază reducerea scurgerilor
Versatilitatea lui flanșe de îmbinare cu suprapunere din inox le face ideale pentru mediile în care prevenirea scurgerilor este primordială. Aplicațiile tipice includ:
- Manipularea mediilor corozive: Conducte chimice și farmaceutice în care sunt necesare capete din aliaj scumpe pentru a rezista fluidelor agresive.
- Sisteme de întreținere frecventă: Linii de producție care necesită inspecție regulată, curățare sau înlocuire a componentelor fără a risca scurgeri.
- Instalare în spațiu închis: Locații în care rotirea întregii țevi pentru aliniere este imposibilă, dar etanșarea precisă este esențială.
- Recipiente sub presiune la scară mare: Interfețe pentru mașini grele și nave mari, unde etanșarea adecvată și integritatea structurală sunt critice.
Aceste scenarii demonstrează modul în care selecția adecvată a materialelor, fabricarea de precizie și proiectarea strategică contribuie la atenuarea riscurilor de scurgere în diferite aplicații industriale.
Inspecție și asigurare a calității
Reducerea scurgerilor în îmbinările cu flanșe necesită un proces proactiv de asigurare a calității. Flanse de îmbinare SS sunt supuse unor teste mecanice și nedistructive extinse, inclusiv:
- Testare mecanică pentru proprietățile de tracțiune, de curgere și duritate.
- Testare cu ultrasunete și particule magnetice pentru a detecta defecte interne sau de suprafață.
- Inspecție dimensională pentru a asigura conformitatea cu desenele și standardele aplicabile.
- Documentație și certificare (MTC) pentru a confirma conformitatea cu reglementările ISO 9001, PED, TUV și TS.
Prin integrarea protocoalelor riguroase QA, producători precum Jiangyin Zhonghai Precision Machinery se asigură că flanșe de îmbinare cu suprapunere din inox menține performanța de etanșare fiabilă în toate condițiile de funcționare.
Concluzie
Scurgerile în îmbinările cu flanșe prezintă riscuri semnificative pentru siguranța sistemului, eficiența operațională și costurile de întreținere. Inginerii pot atenua aceste riscuri selectând flanșe de îmbinare cu suprapunere din inox or Flanse de îmbinare SS , optimizarea selecției materialelor, respectarea celor mai bune practici de instalare și valorificarea protocoalelor de producție de precizie și de asigurare a calității. Combinația dintre design robust, prelucrare precisă și soluții cu mai multe materiale permite conexiuni fiabile și rezistente la scurgeri într-o gamă largă de aplicații industriale.
Producătorii ca Jiangyin Zhonghai Precision Machinery oferă soluții cuprinzătoare, de la flanșe standard până la modele complet personalizate, asigurându-se că fiecare componentă îndeplinește standarde stricte de performanță, durabilitate și integritate de etanșare.
Întrebări frecvente
- Care este principalul avantaj al unei flanșe de îmbinare din inox? Acesta permite flanșei să se rotească liber pe țeavă, simplificând alinierea și reducând riscurile de scurgere.
- Flansele SS Lap Joint pot face față aplicațiilor de înaltă presiune? Da, pot fi produse la clasa 2500, potrivite pentru sisteme industriale de înaltă presiune.
- Cum afectează selecția materialului prevenirea scurgerilor? Folosirea aliajelor rezistente la coroziune pentru capetele butucului, menținând flanșele din oțel carbon, reduce coroziunea și menține integritatea etanșării.
- Sunt disponibile dimensiuni personalizate? Da, producătorii pot produce componente de până la 4 metri în diametru și 10 tone în greutate, adaptate cerințelor aplicației.
- Ce standarde reglementează flanșele de îmbinare cu suprapunere din inox? Acestea sunt conforme cu standardele ASME, EN, DIN, JIS și GB, asigurând conformitatea cu cerințele internaționale de siguranță și performanță.
