Clasa 300 Flanșă pentru gât de sudare

Clasa 300 Flanșă pentru gât de sudare Manufacturers

Flanșă gât de sudură 300#

Contactați-ne

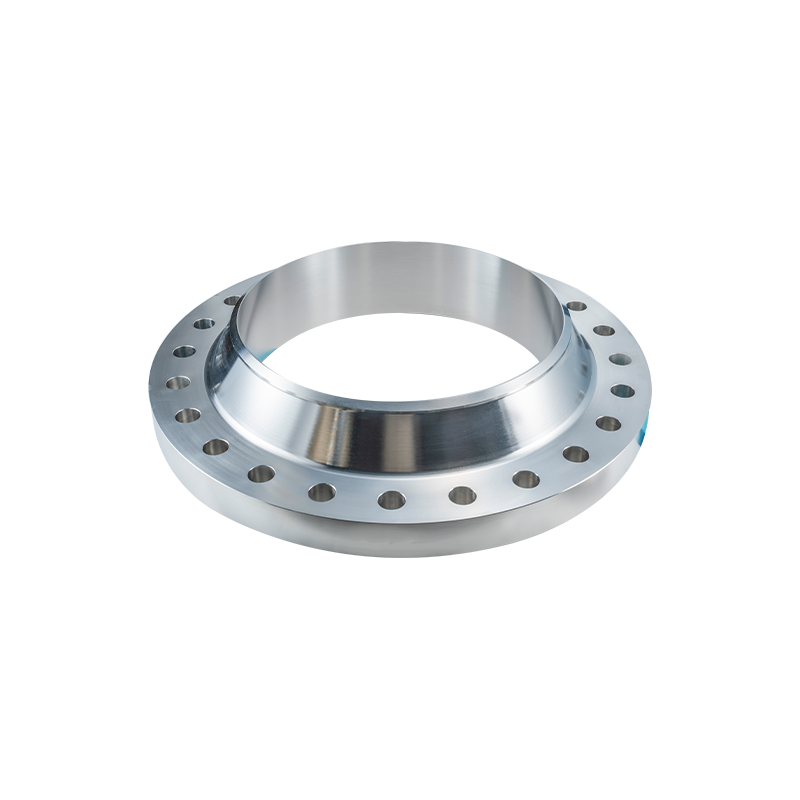

Flanșa pentru gât de sudură Clasa 300 (WN) este o componentă de inginerie critică, proiectată pentru cele mai solicitante medii industriale. Caracterizate printr-un butuc lung conic care este sudat cap la cap pe țeavă, flanșele WN fabricate de Jiangyin Zhonghai Precision Machinery Co., Ltd. sunt proiectate pentru a transfera stresul de la flanșă la țeavă, reducând semnificativ concentrația de stres la baza butucului.

Folosind capabilitățile noastre robuste de forjare internă și prelucrare de precizie, flanșele noastre Clasa 300 WN prezintă performanțe excepționale în condiții de fluctuații de temperatură, șocuri de înaltă presiune și forțe de forfecare. Indiferent dacă aderăm la specificațiile standard ANSI B16.5 sau la modele personalizate non-standard, ne asigurăm că fiecare produs funcționează cu o marjă de siguranță ridicată.

Avantajele de bază
· Distribuție optimă a tensiunii: butucul conic asigură o tranziție lină a presiunii, sporind integritatea structurală a sistemului de conducte – ideal pentru medii de înaltă presiune și de încărcare fluctuantă.
·Producție integrată pe verticală: Zhonghai gestionează întregul proces, de la forjare și tratament termic la strunjire CNC și testare. Acest lucru asigură că fluxul de cereale metalice se aliniază cu profilul flanșei, maximizând rezistența mecanică.
·Certificații globale de calitate: certificate ISO 9001 cu acreditări PED (TÜV) și TS, asigurând conformitatea deplină cu standardele internaționale precum ASTM/ASME, EN și API.
·Capacități grele și personalizate: Gama noastră acoperă 1/2" până la 60", cu capacitatea de a procesa piese forjate de precizie de până la 4 metri în diametru și 10 tone în greutate.

Caracteristici cheie
·Integritatea sudurii cap la cap: conexiunea sudurii cap la cap asigură o rezistență egală cu cea a țevii în sine, iar îmbinarea sudurii este ușor inspectată prin Testare Radiografică (RT).
·Reziliență în condiții extreme: Clasa 300 se potrivește cu o gamă largă de valori nominale de presiune-temperatura, menținând etanșarea pe termen lung în condiții de înaltă presiune și de funcționare ciclică.
· Fețe prelucrate cu precizie: Disponibil în RF (față ridicată), RTJ (articulație tip inel) și multe altele. Finisarea CNC asigură că rugozitatea suprafeței de etanșare îndeplinește cele mai stricte standarde industriale.
· Trasabilitatea completă a materialului: Fiecare produs este emis cu un certificat complet de testare a materialelor (MTC), asigurând trasabilitatea 100% de la lingoul brut până la piesa finită.

Aplicații
· Petrol și gaze: conducte de transport, stații de compresoare și unități de separare.
· Produse chimice și rafinare: reactoare de înaltă temperatură, schimbătoare de căldură și rețele de medii corozive.
· Generare de energie: Cicluri de abur de înaltă presiune și sisteme auxiliare ale centralei electrice.
· Inginerie offshore: platforme offshore și sisteme de conducte care necesită rezistență ridicată la stres mecanic.

Articol	Specificatii tehnice
Standarde	ASME B16.5, ASME B16.47, MSS SP-44
Clasa de presiune	Clasa 300 (disponibilă de la Clasa 150 la 2500)
Dimensiunea nominală	1/2" – 60" (DN15 – DN1500)
Materiale	CS: A105, A350 LF2; SS: 304/L, 316/L, 321; Duplex și oțel aliat
Tipuri de confruntare	Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ), M&F
Fabricarea	Prelucrare CNC cu tratament termic de forjare integrală
Inspecție	Suport pentru UT, MT, PT și Testare Radiografică (RT).
Personalizare	Structuri la comandă bazate pe desene; Grosimea peretelui personalizată (Sch 40, 80, 160, XXS etc.)

EXPERȚI ÎN FLANȘE FORJAȚE ȘI PRELUCRATE

[CINE SUNTEM]

Despre noi .

Jiangyin Zhonghai Precision Machinery Co., Ltd.

Stabilit

0
Angajatii

0
Capacitate tone/lună

0

01.

Acoperirea specificațiilor

Gama noastră de producție se întinde pe dimensiuni de la 1/2” la 60”, cu Greutăți dintr-o singură bucată de până la 10 tone și dimensiuni maxime ajungând la 4 metri.

02.

Scenarii aplicabile

Acest domeniu cuprinzător asigură soluții fiabile atât pentru standard, cât și aplicații nestandard cu flanșe.

03.

Prezentați-ne

We are China Clasa 300 Flanșă pentru gât de sudare Manufacturers and Custom Clasa 300 Flanșă pentru gât de sudare Factory. Cu linii interne complete de forjare, încălzire, strunjire CNC, găurire și inspecție, ne ocupăm atât de producție în volum, cât și de piese prelucrate complexe.

Vezi mai multe

Turul fabricii

VA FURNIZAȚI ULTIMELE ȘTIRI ȘI INDUSTRIE

[ NOU ]

Ce sunt știrile .

Vezi mai multe

2026-04-22

De ce să folosiți flanșe standard ANSI?

Introducere la Flanse standard ANSI Flanse standard ANSI joacă un rol crucial în sistemele de conducte, oferind conexiuni sigure între conducte, supape și alte echipamente. Standardizarea asigură compatibilitatea, siguranța și fiabilitatea în aplicațiile industriale. Inginerii se bazează pe ace...
2026-04-15

Cum asigură flanșele din oțel inoxidabil integritatea sist...

Sistemele de conducte din industriile grele necesită puncte de conectare foarte fiabile. Flanse din otel inoxidabil asigurați îmbinări sigure pentru conectarea supapelor, țevilor și a altor echipamente. Aceste componente permit echipelor de întreținere să demonteze rapid secțiuni. Rezistența la coroziu...
2026-04-09

Ce flanșe din oțel carbon îndeplinesc cerințele sistemului...

Inginerii și specialiștii în achiziții se confruntă cu decizii critice atunci când specifică flanse din otel carbon pentru sistemele de conducte industriale. Aceste componente mecanice conectează țevi, supape, pompe și echipamente, menținând în același timp integritatea presiunii și permițând accesul la între...

Clasa 300 Flanșă pentru gât de sudare Industry knowledge

Cum să potriviți alezajul flanșei clasa 300 cu programul țevii

În sistemele de conducte de presiune medie, Flanșă pentru gât de sudare clasa 300 este favorizată pentru integritatea sa structurală ridicată. Cu toate acestea, pasul cel mai critic în achiziție este asigurarea că „Alezajul” (diametrul intern) al flanșei se potrivește perfect cu diametrul interior al țevii de îmbinare. Aceasta este determinată de Schedula țevilor (grosimea peretelui).

Importanța potrivirii de precizie a alezajului

O flanșă cu gât de sudură (WN) are un butuc conic care este sudat cap la cap la o țeavă. Dacă peretele flanșei este mai gros sau mai subțire decât peretele țevii, se creează o „treaptă” în interiorul sistemului, ceea ce duce la turbulențe, eroziune și concentrare a tensiunilor la rădăcina sudurii.

La comandarea unui Flanșă pentru gât de sudare clasa 300 , trebuie să specificați Program , cum ar fi Sch 40, Sch 80 sau Sch XS. La Jiangyin Zhonghai Precision Machinery Co., Ltd. , utilizăm strunjire CNC de înaltă precizie pentru a prelucra alezajul flanșelor noastre forjate la toleranțe exacte, asigurând o tranziție fără sudură pentru curgerea fluidului.

Comparație parametri: Dimensiunile alezajului pentru flanșe Clasa 300 WN

Pe baza ASME B16.5 pentru dimensiunile nominale comune ale conductelor (NPS):

NPS (inchi)	Diametrul exterior (butuc)	Alezajul (Sch 40)	Alezajul (Sch 80)	Alezajul (Sch 160)
2"	60,3 mm	52,5 mm	49,3 mm	42,9 mm
4"	114,3 mm	102,3 mm	97,2 mm	87,3 mm
6"	168,3 mm	154,1 mm	146,3 mm	131,7 mm
8"	219,1 mm	202,7 mm	193,7 mm	174,6 mm
12"	323,9 mm	303,2 mm	288,9 mm	257,2 mm

Producție de precizie la Jiangyin Zhonghai

Obținerea unei potriviri perfecte necesită un control strict asupra etapelor de forjare și prelucrare. Jiangyin Zhonghai Precision Machinery Co., Ltd. oferă un avantaj tehnic prin:

Prelucrare cu alezaj personalizat: Susținem producția complet personalizată, bazată pe desen, permițându-ne să producem flanșe Clasa 300 pentru grosimi nestandard ale pereților țevilor.
Integritatea materialului: Calificările noastre PED/TUV/TS asigură că, chiar și după o prelucrare semnificativă pentru a atinge un program specific, flanșa își menține rezistența nominală la presiune.
Capacitate la scară largă: Putem produce flanșe de gât de sudură până la 60" cu o dimensiune maximă de 4 metri , potrivit pentru colectoare industriale grele și linii principale.

Întrebări frecvente (FAQ)

1. Jiangyin Zhonghai Precision Machinery Co., Ltd. furnizează flanșe clasa 300 pentru țevi cu pereți grei precum Sch XXS?

Da. Jiangyin Zhonghai Precision Machinery Co., Ltd. este specializată în flanșe prelucrate cu precizie. Cu liniile noastre interne de strunjire și găurire CNC, putem prelucra alezajul oricărei flanșe de gât de sudură Clasa 300 pentru a se potrivi cu țevi cu pereți grei sau cu grosimea personalizată, asigurând o pregătire perfectă a sudurii și o cale de curgere.

2. Cum se asigură Jiangyin Zhonghai Precision Machinery Co., Ltd. că capătul de sudură este teșit corespunzător?

Fiecare flanșă pentru gât de sudură produsă de Jiangyin Zhonghai Precision Machinery Co., Ltd. este teșit conform standardelor ASME B16.25 sau desenelor specifice clientului. Sistemul nostru de calitate certificat ISO 9001 asigură că fața rădăcinii și unghiul de teșire sunt consistente, facilitând sudarea mai ușoară la fața locului pentru clienții noștri globali.

3. Care este intervalul maxim de dimensiuni pentru flanșele Clasa 300 la Jiangyin Zhonghai Precision Machinery Co., Ltd.?

Gama noastră de producție acoperă 1/2'' până la 60'' . Datorită echipamentelor noastre de forjare grele și infrastructurii CNC, Jiangyin Zhonghai Precision Machinery Co., Ltd. poate suporta greutăți dintr-o singură bucată de până la 10 tone , oferind soluții fiabile Clasa 300 atât pentru producția standard în volum, cât și pentru piese prelucrate masive și complexe.
