Cum afectează finisajele suprafeței flanșei performanțele de etanșare?

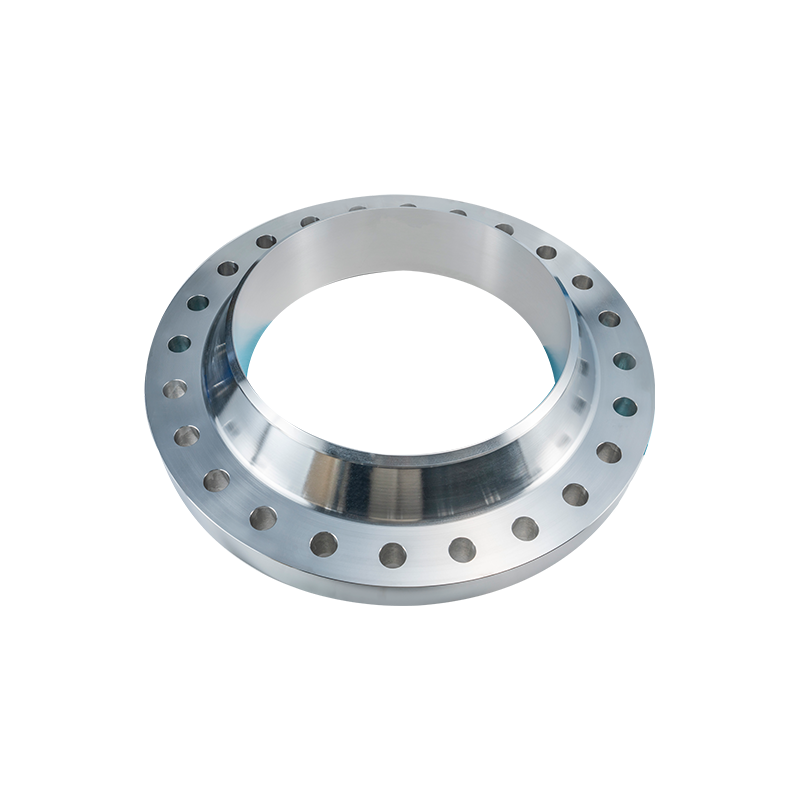

În sistemele de conducte de înaltă integritate, performanța de etanșare este fundamentală pentru siguranța operațională, prevenirea scurgerilor și fiabilitatea pe termen lung. Printre componentele care influențează performanța de etanșare, finisarea suprafeței flanșei este un factor cheie. A flanșă de gât sudură sau flanșa gâtului de sudură inoxidabil cu suprafețe de etanșare proiectate corespunzător îmbunătățește în mod semnificativ poziționarea garniturii, reduce riscul de scurgere la temperaturi și presiuni diferite și prelungește durata de viață a îmbinării. Finisajul suprafeței se referă la textura microscopică a unei suprafețe după procese de fabricație, cum ar fi prelucrarea, șlefuirea sau lustruirea. Este adesea cuantificată în practica industrială prin măsuri de rugozitate, ondulație și model de așezare. O suprafață a flanșei care este prea aspră poate să nu deformeze uniform garnitura, în timp ce o suprafață prea netedă poate împiedica cuplarea mecanică corespunzătoare cu materialul garniturii. Înțelegerea acestei dinamici necesită o apreciere tehnică a geometriei flanșei, a comportamentului garniturii și a interacțiunii topografiei suprafeței cu mecanismele de etanșare.

Fundamentele finisării suprafețelor și mecanismelor de etanșare

Finisajul suprafeței afectează performanțele de etanșare deoarece interacționează direct cu interfața garniturii. Etanșarea în sistemele cu flanșe depinde de crearea unei compresii uniforme pe materialul garniturii, astfel încât să umple neregularitățile microscopice ale ambelor fețe ale flanșei. Garniturile realizează etanșarea prin deformarea sub sarcină pentru a umple golurile, creând astfel o barieră continuă la migrarea fluidelor sau a gazului. Când finisarea suprafeței flanșei este slab controlată, garnitura poate să nu se conformeze adecvat, rezultând microcanale care reduc eficacitatea etanșării. Rugozitatea suprafeței descrie neregularitățile fine rămase pe o suprafață după prelucrare. Aceste asimetrii pot capta fluidul sau pot crea puncte înalte care împiedică compresia uniformă. Rugozitatea excesivă previne contactul intim cu garnitura la nivel micro, iar netezimea excesivă poate reduce frecarea și poate încuraja alunecarea garniturii în timpul asamblării, ducând la alinierea defectuoasă sau compresia neuniformă. Așezarea suprafeței este direcția modelului de suprafață predominant lăsat de procesul de prelucrare. Așezarea suprafeței ar trebui să fie, în general, perpendiculară pe suprafața de etanșare a garniturii pentru a sprijini deformarea garniturii. Dacă stratul este orientat necorespunzător, este posibil ca materialul de garnitură să nu pătrundă eficient în neregularitățile suprafeței. Măsurile standard, cum ar fi rugozitatea medie (Ra) descriu cât de pronunțate sunt aceste variații de suprafață. Standardele industriale specifică intervale acceptabile de Ra pentru diferite fețe ale flanșei, în funcție de tipul de garnitură utilizat și de condițiile de serviciu. De exemplu, integritatea îmbinării în condiții de temperatură și presiune ridicată necesită un control mai strict al finisării suprafeței pentru a menține etanșarea într-o gamă largă de condiții de funcționare. Interacțiunea dintre finisajul flanșei și tipul de garnitură este critică. Materialele moi pentru garnituri, cum ar fi elastomerii, pot necesita caracteristici de suprafață diferite în comparație cu garniturile metalice. Înțelegând aceste elemente fundamentale de etanșare, inginerii pot specifica mai bine finisajele adecvate pentru serviciul prevăzut, asigurându-se că marjele de performanță nu sunt compromise.

Tipuri obișnuite de finisare a suprafețelor pentru flanșe Weldneck

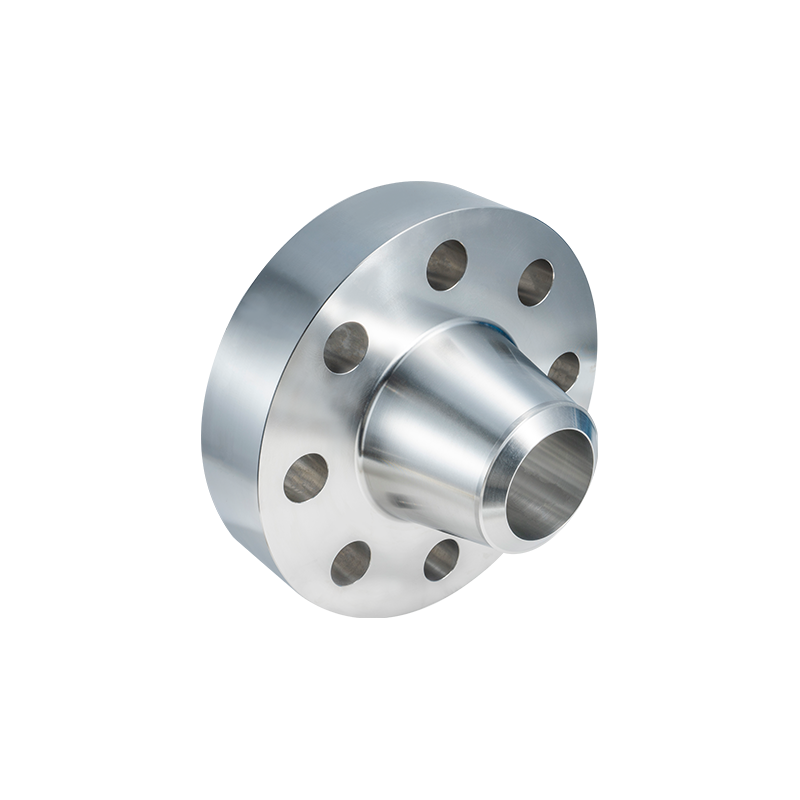

Finisajele suprafeței componentelor flanșei gâtului de sudură variază în funcție de cerințele de proiectare, tipurile de garnituri și standardele de instalare. Două tipuri obișnuite de finisare sunt finisajele cu față înălțată (RF) și finisaje de tip inel (RTJ). Fiecare are caracteristici distincte de etanșare și cerințe de finisare a suprafeței. Finisaj cu față înălțată (RF): Flanșele cu față înălțată au o suprafață de etanșare ușor ridicată în raport cu cercul șuruburilor. Acest design concentrează sarcina garniturii în apropierea zonei de etanșare, îmbunătățind compresia materialelor moi ale garniturii. Finisajul suprafeței RF este de obicei specificat pentru a avea o rugozitate controlată care se potrivește cu garniturile din elastomer sau fibre comprimate. Finisaj de îmbinare de tip inel (RTJ): Flanșele RTJ folosesc o garnitură inelă metalică care se potrivește în canelurile prelucrate cu precizie de pe fiecare față a flanșei. Canelura RTJ și finisarea suprafeței adiacente trebuie să fie produse cu toleranțe foarte strânse, deoarece garnitura metalică etanșează prin contact metal-metal. Finisajul suprafeței pentru aplicațiile RTJ este de obicei mai netedă decât finisajele RF și trebuie să suporte deformarea constantă a metalului fără a introduce defecte. Parametrii de finisare a suprafeței variază, de asemenea, în funcție de standarde, cum ar fi ASME B16.5 și EN 1092-1. Pentru aplicațiile sensibile, procesele de prelucrare, cum ar fi strunjirea fină, șlefuirea și lustruirea sunt folosite pentru a obține textura necesară a suprafeței. Centrele de strunjire CNC cu scule dedicate sunt utilizate în mod obișnuit pentru a menține geometria și finisarea consecventă pe loturi. Selectarea dintre tipurile de finisare a suprafeței trebuie să ia în considerare caracteristicile mediului, temperatura și presiunea de funcționare și potențialii factori de stres mecanic. De exemplu, substanțele chimice agresive sau aburul la temperatură ridicată pot beneficia de finisaje care susțin mai bine performanța garniturii metalice. Înțelegerea acestor distincții permite inginerilor să specifice finisajele flanșelor care se potrivesc cu realitățile operaționale.

Precizia de fabricație și influența acesteia asupra performanței de etanșare

Precizia de fabricație joacă un rol central în obținerea finisajului dorit de suprafață și a performanței de etanșare a unei flanșe de gât de sudură inoxidabil. Precizia în forjare, tratament termic, prelucrare CNC și inspecție afectează în mod direct micro-topografia feței flanșei. Atunci când procesele de producție sunt controlate strict, suprafețele flanșelor sunt consistente și previzibile, susținând un comportament repetabil de etanșare în teren. Integritatea forjarii contribuie la proprietăți uniforme ale materialului, care la rândul lor influențează performanța prelucrarii. Un material de flanșă bine forjat prezintă un flux continuu de cereale care rezistă la distorsiuni în timpul prelucrării, permițând obținerea mai fiabilă a finisajelor de suprafață specificate. Forjarea de înaltă calitate minimizează, de asemenea, defectele interne, reducând riscul anomaliilor de suprafață care ar putea compromite etanșarea. Prelucrarea CNC este deosebit de influentă în controlul finisării suprafeței. Centrele de prelucrare avansate cu scule adecvate produc finisaje uniforme care îndeplinesc specificațiile standard de rugozitate. Operatorii selectează parametrii de tăiere, cum ar fi viteza de avans, geometria sculei și viteza axului pentru a echilibra îndepărtarea eficientă a materialului cu intervalul de rugozitate țintă. În timpul prelucrării, controlul factorilor cum ar fi uzura sculelor și dilatarea termică ajută la menținerea coerenței în producție. Testarea nedistructivă (NDT) asigură în continuare calitatea înainte de eliberarea flanșelor. Testele, cum ar fi inspecția cu ultrasunete, particule magnetice și inspecție radiografică, verifică dacă condițiile interne și cele apropiate de suprafață sunt lipsite de defecte care ar putea afecta negativ suprafețele de etanșare. Pentru serviciile critice, aceste inspecții oferă asigurarea că componentele flanșei îndeplinesc criterii de calitate stricte. Un exemplu de mediu de producție robust se găsește la Jiangyin Zhonghai Precision Machinery, unde producția verticală integrată asigură o supraveghere completă de la materia primă până la produsul finit. Finisajele suprafețelor sunt controlate cu toleranțe stricte prin sisteme de strunjire CNC dedicate suprafețelor de etanșare, susținând performanța fără scurgeri în aplicațiile solicitante. Accentul pus pe precizie reflectă înțelegerea faptului că topografia suprafeței este un determinant fundamental al comportamentului de etanșare.

Considerații materiale și compatibilitatea finisajului suprafeței

Alegerea materialului pentru o flanșă influențează finisarea suprafeței realizabile și performanța generală de etanșare. Oțelurile inoxidabile, oțelurile carbon și oțelurile aliate au fiecare caracteristici de prelucrabilitate distincte care trebuie înțelese pentru a produce finisaje adecvate ale suprafeței. Oțelurile inoxidabile, de exemplu, necesită o manipulare atentă datorită tendinței lor de a se întări prin lucru. Obținerea unui finisaj controlat al suprafeței pe o flanșă de gât de sudură inoxidabilă necesită parametri de prelucrare optimizați care împiedică ruperea suprafeței sau formarea muchiilor acumulate. Selectarea calității materialelor afectează și strategiile de finisare a suprafeței; tipurile de aliaje mai mari cu rezistență crescută pot necesita prelucrare mai lentă pentru a menține calitatea finisajului. Materialele moi, cum ar fi oțelul carbon, pot fi mai îngăduitoare, dar necesită viteze de avans adecvate pentru a evita rugozitatea excesivă a suprafeței de la zgomot sau urme de scule. Oțelurile aliate, în funcție de starea tratamentului termic, pot necesita scule specializate pentru a obține finisaje consistente. Producătorii trebuie să alinieze selecția materialului cu capacitățile de finisare a suprafeței pentru a asigura performanța de etanșare. Această aliniere include anticiparea efectelor termice în timpul funcționării. De exemplu, materialele care se extind semnificativ la temperaturi ridicate pot necesita un control inițial mai strict al finisării pentru a se asigura că expansiunea nu degradează interfețele de etanșare în timp. Selectarea materialelor trebuie să ia în considerare și rezistența la coroziune, cerințele de sarcină mecanică și compatibilitatea cu materialele garniturii. O abordare holistică a selecției materialelor și a finisajului suprafeței asigură că sistemele de flanșe funcționează fiabil în toate condițiile de service.

Practici de instalare care păstrează integritatea finisajului suprafeței

Practicile corecte de instalare sunt esențiale pentru a păstra finisajul suprafeței proiectat și pentru a obține performanțe optime de etanșare. Chiar și o suprafață de etanșare prelucrată cu precizie poate fi compromisă de manipularea necorespunzătoare în timpul instalării. În primul rând, fețele flanșelor trebuie protejate de contaminare, cum ar fi murdăria, uleiurile și așchii de metal. Acești contaminanți se pot depune în neregulile suprafeței și pot împiedica garnitura să se așeze corect. În timpul asamblarii, tehnicienii trebuie să inspecteze vizual fețele flanșelor și cu instrumente de măsurare adecvate pentru a se asigura că rămân fără deteriorare. În al doilea rând, alinierea în timpul șurubării este critică. Cuplul neuniform al șuruburilor poate distorsiona fețele flanșelor și poate modifica finisarea efectivă a suprafeței la interfața garniturii. Urmând o secvență de cuplu controlată, încrucișată, ajută la obținerea unei compresii uniforme a garniturii și minimizează deformarea suprafețelor de împerechere. În al treilea rând, selectarea garniturilor adecvate și a valorilor de cuplu ar trebui să reflecte finisajul suprafeței specificat. Producătorii de garnituri oferă îndrumări cu privire la caracteristicile necesare suprafeței flanșei și la valorile cuplului recomandate. Inginerii ar trebui să integreze aceste informații în specificațiile de achiziție și instalare. Personalul de instalare trebuie să fie instruit în manipularea suprafețelor prelucrate cu precizie. Manevrarea greșită în timpul ridicării sau poziționării poate introduce zgârieturi sau lovituri care reduc eficiența etanșării. Capacele de protecție și utilizarea atentă a dispozitivelor de fixare ajută la menținerea integrității suprafeței până în momentul asamblarii.

Inspecție și asigurare a calității pentru finisarea suprafeței

Inspecția și asigurarea calității sunt esențiale pentru confirmarea faptului că finisajele suprafeței flanșei îndeplinesc cerințele de proiectare. Standardele industriale definesc intervale acceptabile de rugozitate și condiții de suprafață care facilitează etanșarea fiabilă. Instrumentele de măsurare, cum ar fi profilometrele, cuantifică rugozitatea suprafeței. Aceste instrumente scanează fața flanșei pentru a determina rugozitatea medie și pentru a identifica abaterile de la profilul țintă. Verificarea periodică asigură că procesele de prelucrare rămân în limitele de control și că operatorii pot face ajustări atunci când este necesar. Pe lângă măsurătorile rugozității suprafeței, inspecția vizuală și tactilă ajută la identificarea anomaliilor, cum ar fi crestături, bavuri ridicate sau inconsecvențe care ar putea afecta etanșarea. Acolo unde este cazul, inspecția vizuală cu mărire mai mare poate dezvălui micro-defecte invizibile cu ochiul liber. Echipele de asigurare a calității dezvoltă planuri de inspecție adaptate condițiilor de serviciu. Pentru aplicațiile de servicii severe, eșantionarea și analiza statistică pot fi utilizate pentru a monitoriza tendințele și a detecta deviația procesului. Inspecția cuprinzătoare susține încrederea că fiecare flanșă livrată funcționează conform intenției. La Jiangyin Zhonghai Precision Machinery, protocoalele de inspecție sunt integrate în fluxul de lucru de producție. Verificarea materialelor, controlul procesului și măsurarea finisajului final al suprafeței asigură că fiecare componentă care părăsește instalația este conformă cu standardele aplicabile. O astfel de rigoare subliniază că performanța de etanșare nu este o idee ulterioară, ci o dimensiune primară a asigurării calității.

Echilibrarea costurilor și performanței în specificația de finisare a suprafeței

Specificarea finisajului suprafeței implică echilibrarea costurilor și performanței. Toleranțe mai strânse de finisare a suprafeței necesită adesea mai mult timp de prelucrare, unelte mai avansate și inspecții mai riguroase. Proiectanții și inginerii trebuie să ia în considerare dacă condițiile de service justifică investiția în calitate îmbunătățită a finisajului suprafeței. De exemplu, aplicațiile necritice cu presiune scăzută pot tolera intervale mai largi de rugozitate a suprafeței fără a compromite performanța de etanșare. În schimb, mediile cu presiune ridicată sau medii agresive necesită un control riguros al finisării suprafeței, deoarece consecințele scurgerilor sunt severe. Considerațiile privind costurile ar trebui să fie încadrate în termeni de performanță pe ciclul de viață, mai degrabă decât în ​​ceea ce privește cheltuielile inițiale de producție. O flanșă cu un finisaj optimizat al suprafeței poate reduce întreținerea pe teren, poate atenua riscurile de scurgere și poate contribui la o mai mare funcționare a sistemului. Inginerii ar trebui să efectueze evaluări holistice ale condițiilor de service, compatibilitatea garniturii, comportamentul materialului și implicațiile de întreținere atunci când specifică nivelurile de finisare a suprafeței.

Concluzie

Finisajul suprafeței flanșei este un factor determinant al performanței de etanșare. Interacțiunea dintre topografia suprafeței și compresia garniturii definește dacă o îmbinare cu flanșă își va menține integritatea sub solicitările de funcționare. Înțelegerea elementelor fundamentale ale finisării suprafeței, selectarea tipurilor de finisare adecvate, cum ar fi îmbinarea cu suprafață ridicată sau tip inel și controlul proceselor de fabricație și inspecție, toate contribuie la performanța robustă de etanșare. O flanșă de gât de sudură inoxidabilă exemplifica modul în care ingineria de precizie îmbunătățește etanșarea. Luând în considerare caracteristicile materialelor, precizia de prelucrare, practicile de instalare și asigurarea calității, se asigură că suprafețele de etanșare ale flanșei își îndeplinesc funcția prevăzută. Deciziile de inginerie ar trebui să echilibreze nevoile de performanță cu considerente practice de fabricabilitate și costul ciclului de viață. Procedând astfel, managerii tehnici și integratorii de sistem pot proiecta și procura flanșe care susțin siguranța și fiabilitatea sistemului. În practica industrială, producători precum Jiangyin Zhonghai Precision Machinery integrează procese robuste de la forjare până la prelucrare și inspecție pentru a livra componente ale flanșei cu finisaje controlate ale suprafeței. Abordarea lor reflectă înțelegerea faptului că performanța de etanșare nu este doar o specificație, ci un rezultat măsurabil al suprafețelor proiectate și al managementului disciplinat al calității.
