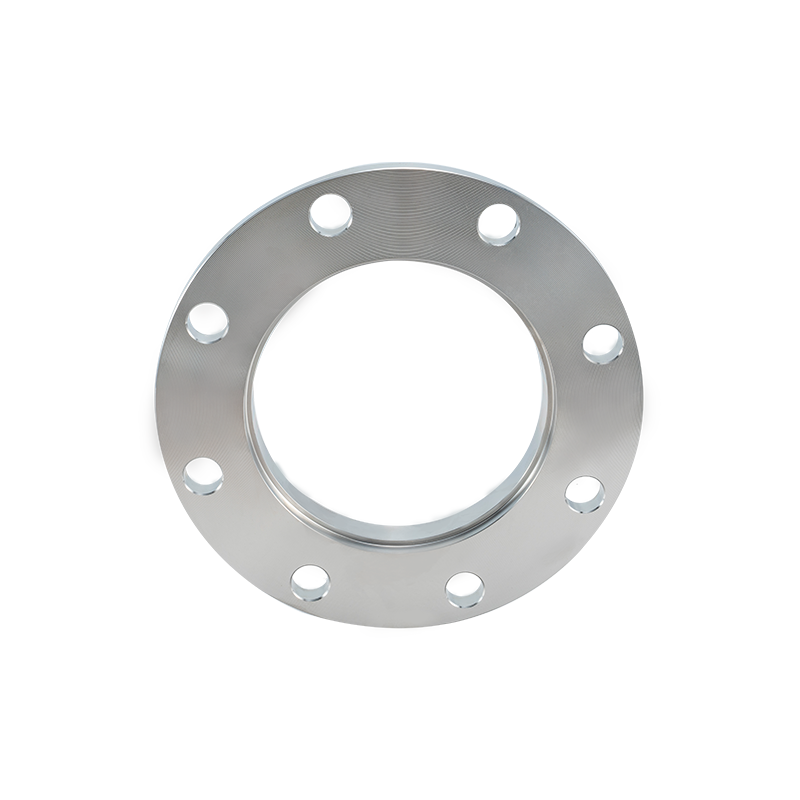

Flanșă din oțel carbon A105 Manufacturers

Înțelegerea flanșelor din oțel carbon ASTM A105: de la specificație la aplicarea critică

În lumea conductelor industriale și a sistemelor de presiune, fiabilitatea fiecărei conexiuni este primordială. Flanșă din oțel carbon ASTM A105 reprezintă o componentă de bază în nenumărate aplicații, de la conductele de petrol și gaze până la centralele de generare a energiei. Acest articol analizează specificațiile tehnice, nuanțele de fabricație și criteriile de selecție critice pentru flanșele A105, oferind un ghid cuprinzător pentru ingineri, specialiști în achiziții și părțile interesate din industrie. Vom explora de ce producția de precizie, așa cum este exemplificată de producători certificați precum Jiangyin Zhonghai Precision Machinery Co., Ltd., nu este doar o valoare adăugată, ci o necesitate pentru siguranță și performanță.

1. The A105 Standard: Material Properties and the Value of Integrated Forging

Standardul ASTM A105 specifică cerințele pentru piesele forjate din oțel carbon pentru componentele de țevi în serviciul ambiant și la temperaturi mai ridicate. Adoptarea sa pe scară largă se datorează unui set bine echilibrat de proprietăți mecanice potrivite pentru o gamă largă de condiții de presiune și temperatură. Standardul impune compoziții chimice specifice și repere de performanță mecanică.

Cu toate acestea, îndeplinirea standardului pe hârtie este doar primul pas. The true performance of an A105 flange is unlocked through its manufacturing process. Forjarea integrată, așa cum este practicată de producători cu control intern complet asupra forjării și tratamentului termic, este esențială. Acest proces:

• Elimină golurile interne și porozitatea care pot fi prezente în alternativele turnate.
• Rafinează structura granulației oțelului, ceea ce duce la o rezistență superioară la impact, deosebit de importantă pentru medii cu temperaturi scăzute sau cu șocuri mari.
• Oferă o structură a materialului mai omogenă și mai fiabilă, asigurând performanțe consistente în întreaga componentă.

2. Forged vs. Cast: The Critical Choice for High-Pressure Systems

Atunci când specificați flanșe pentru servicii critice, alegerea între forjat și turnat este o decizie fundamentală de siguranță și inginerie. Flansele forjate A105 ofera avantaje distincte, nenegociabile in aplicatii solicitante.

Pentru sistemele de presiune care funcționează la Clasa 600 și mai sus, sau în serviciu ciclic (oscillari frecvente de presiune), flanșele forjate sunt specificate aproape universal. Procesul de forjare aliniază fluxul de cereale al oțelului cu forma flanșei, conturându-se în jurul orificiilor și găurilor pentru șuruburi, ceea ce crește dramatic rezistența la oboseală și integritatea structurală generală.

3. Precision Machining and Customization for Large-Scale Projects

The capability to produce flanges beyond standard catalog sizes is what separates specialized manufacturers. Proiectele din infrastructura grea - cum ar fi platformele offshore, extinderile de rafinărie sau liniile principale de abur din centralele electrice - necesită adesea soluții personalizate.

• Producție la scară largă : Producătorii de top au capacitatea de presă și expertiza pentru a produce flanșe simple cu diametre de până la 4 metri și greutăți unitare de 10 tone. This requires not just large equipment but sophisticated process control to ensure uniform heating, forging, and cooling of such massive pieces.
• Prelucrare CNC de precizie : For a flange to seal perfectly, its facing (RF, FF, RTJ) must be machined to exacting tolerances. Centrele avansate de strunjire CNC asigură planeitatea, finisarea suprafeței (valoarea Ra) și alinierea precisă a orificiilor pentru șuruburi (PCD și toleranță de poziție). Această precizie este cea care garantează o îmbinare fără scurgeri atunci când este cuplat cu o garnitură și este supusă solicitării șuruburilor.
• Serviciu de la capăt la capăt : Un producător cu servicii complete oferă o soluție unică: de la revizuirea tehnică a desenelor clienților și dezvoltarea matrițelor/uneltelor până la prelucrarea finală, testarea nedistructivă (NDT) și certificarea. Această abordare integrată reduce riscul proiectului și asigură că componenta finală îndeplinește cerințele exacte ale aplicației.

4. Importanța certificărilor globale: PED, TUV și dincolo

Certificarile sunt limbajul încrederii și conformității pe piața industrială globală. They are not merely plaques on a wall but documented proof of a quality management system and manufacturing capability.

• ISO 9001 : Linia de bază pentru un proces sistematic de management al calității, care acoperă totul, de la achiziționarea de materii prime până la inspecția finală.
• PED (Directiva privind echipamentele sub presiune) 2014/68/UE : Aceasta este o cerință legală obligatorie pentru vânzarea echipamentelor sub presiune în Uniunea Europeană. Acesta acoperă proiectarea, producția și evaluarea conformității, asigurând siguranța echipamentului.
• Certificari TUV/TS : Acestea sunt adesea certificări specifice clientului sau proiectului. Un inspector TUV (Technischer Überwachungsverein) poate fi martor la anumite procese de producție sau testare, în timp ce o TS (Licență de fabricație a echipamentelor speciale) este crucială pentru piețe precum China. Holding these credentials demonstrates a manufacturer's ability to meet the most stringent third-party and regulatory audits.

Pentru un utilizator final, specificarea flanșelor de la un producător cu aceste certificări atenuează riscul, asigură conformitatea cu reglementările pentru întreaga fabrică și simplifică procesul de audit al achizițiilor.

Întrebări frecvente

Care este principala diferență dintre flanșele ASTM A105 și ASTM A350 LF2?

Diferența principală constă în temperatura de serviciu prevăzută. ASTM A105 este un material standard de forjare din oțel carbon pentru funcționare ambientală și la temperaturi mai ridicate (până la aproximativ 425°C-475°C, în funcție de presiune). ASTM A350 LF2 este o specificație de forjare din oțel carbon necesară pentru serviciu la temperatură scăzută , conceput pentru a menține rezistența la impact până la -46°C. În timp ce rezistența lor la temperatura camerei poate fi similară, LF2 are cerințe mai stricte privind compoziția chimică (de exemplu, control mai fin al granulelor) și testarea de impact obligatorie. Pentru aplicații criogenice, instalații GNL sau conducte exterioare în climă rece, A350 LF2 este specificația corectă, nu A105.

Flanșele A105 pot fi utilizate în condiții acru (medii H2S)?

In general, ASTM A105 „ca atare” nu este recomandat pentru serviciul acru așa cum este definit de NACE MR0175/ISO 15156. Mediile acidulate care conțin hidrogen sulfurat pot provoca fisurarea prin efort de sulfură (SSC) în oțelurile carbon standard. Pentru astfel de aplicații sunt necesare măsuri specifice. Acestea pot include:

• Controlul durității: Flanșa trebuie tratată termic și verificată pentru a avea o duritate sub 22 HRC (237 HB) pe tot parcursul.
• Tratament termic special: Normalizarea sau normalizarea și revenirea sunt necesare pentru a asigura o microstructură uniformă, moale, rezistentă la fisurare.
• Documentație: Rapoartele de testare a materialelor (MTR) trebuie să confirme în mod explicit conformitatea cu NACE MR0175. Consultați-vă întotdeauna cu producătorul flanșei și specificați în mod explicit cerințele NACE.

Why is the bolt hole alignment (PCD) so critical on a flange?

Diametrul cercului de pas (PCD) este diametrul cercului care trece prin centrul tuturor găurilor pentru șuruburi. Precizia sa este absolut critică din mai multe motive:

• Amenajare : Chiar și o mică eroare în PCD poate face imposibilă alinierea și inserarea șuruburilor prin flanșe de împerechere în timpul instalării, provocând reluări masive pe teren.
• Distribuția încărcăturii : PCD precis asigură că atunci când șuruburile sunt strânse, sarcina de compresiune pe garnitură este distribuită uniform în jurul feței de etanșare. O sarcină neuniformă poate duce la defecțiuni localizate ale garniturii și scurgeri.
• Concentrarea stresului : Plasarea incorectă a găurii poate crea solicitări neuniforme în corpul flanșei și în șuruburi, ceea ce poate duce la o defecțiune prematură la oboseală sub presiune ciclică. Găurirea de precizie CNC de către producători calificați este esențială pentru a menține toleranțe strânse PCD.

Când ar trebui să iau în considerare o flanșă forjată la comandă față de una standard?

Ar trebui să luați în considerare o flanșă forjată la comandă în următoarele scenarii, în care soluțiile standard sunt insuficiente:

• Dimensiune non-standard sau evaluare a presiunii : Designul dumneavoastră necesită un diametru, grosime sau o clasă de presiune (de exemplu, o clasă specială 2500 sau o flanșă de aerisire mare, cu pereți subțiri) care nu se găsește în cataloagele standard ASME B16.5 sau B16.47.
• Cerințe unice de material sau mecanic : Aplicația necesită ușoare ajustări ale chimiei pentru o rezistență sporită la coroziune sau un tratament termic specializat dincolo de normalizarea standard.
• Integrarea caracteristicilor speciale : Flanșa trebuie să încorporeze caracteristici suplimentare, cum ar fi gâturile extinse, duzele forjate integral, benzile neobișnuite sau urechile de ridicare specifice care nu sunt standard.
• Perete greu sau design masiv : Pentru aplicațiile care necesită rigiditate extremă sau în care flanșa în sine este o componentă structurală majoră, este necesar un design personalizat optimizat pentru sarcina specifică.

Parteneriatul cu un producător cu suport ingineresc puternic, cum ar fi Jiangyin Zhonghai Precision Machinery, este cheia pentru realizarea cu succes a unor astfel de proiecte personalizate.
