Ce flanse standard ANSI se potrivesc conductei dvs.?

Flanse standard ANSI furnizează metoda principală de conectare mecanică pentru sistemele de conducte sub presiune din instalațiile industriale din America de Nord. Acest ghid examinează evaluările presiune-temperatura, tipurile de suprafață și specificațiile materialelor critice pentru inginerii de achiziții publice și proiectanții de conducte.

Ce sunt flanșele standard ANSI și cum au evoluat?

Institutul Național American de Standarde (ANSI) a publicat inițial standardele dimensionale ale flanșei, pe care Societatea Americană a Inginerilor Mecanici (ASME) le-a menținut și actualizat ulterior. Standardele active actuale includ ASME B16.5 pentru flanșe cu diametrul nominal de până la 24 inchi și ASME B16.47 pentru diametre mai mari până la 60 inci.

Sistemele cheie de clasificare includ:

• Clasele de presiune desemnate 150, 300, 600, 900, 1500 și 2500 reprezentând valori nominale de presiune-temperatura fără dimensiuni
• Tipuri de fețe, inclusiv față înălțată (RF), față plată (FF) și îmbinare de tip inel (RTJ)
• Configurațiile alezajului care se potrivesc cu programele țevilor pentru compatibilitatea cu sudarea

Jiangyin Zhonghai Precision Machinery Co., Ltd. operează ca producător certificat ISO 9001 cu calificări PED, TUV și TS, specializat în flanșe de precizie și piese forjate. Compania produce flanșe pentru țevi, flanșe forjate, flanșe prelucrate și componente aferente conform standardelor GB, ASME, ASTM, JIS, EN și DIN, susținând producția complet personalizată pe bază de desen. Gama de producție acoperă 1/2 inch până la 60 inch, greutăți dintr-o singură bucată de până la 10 tone și dimensiuni maxime de 4 metri. Capacitățile interne complete includ linii de forjare, încălzire, strunjire CNC, găurire și inspecție care manipulează atât producția de volum, cât și piese prelucrate complexe.

Analiza tehnică a cinci specificații critice

1. Configurație cu alunecare la presiune joasă: flanșe standard ansi cu alunecare de 150 lb

Clasa 150 reprezintă cea mai scăzută presiune standard, potrivită pentru apă la temperatura ambiantă, abur și fluide de proces necritice. Flanșele cu alunecare alunecă peste capetele țevilor și sudează în filet ambele părți, simplificând instalarea în spații înguste.

Evaluări presiune-temperatura pentru oțel carbon din clasa 150:

• Presiune maximă 285 psi la temperatura ambiantă (100°F)
• Reducerea presiunii la 140 psi la 400°F
• Reducerea presiunii la 20 psi la 750°F

Comparația costurilor de instalare:

Flanse standard ANSI cu alunecare de 150 lb configurațiile se potrivesc la conductele de utilități, sistemele HVAC și liniile de proces de joasă presiune, unde viteza de instalare depășește cerințele de rezistență la oboseală.

2. Design gât de sudură la presiune înaltă: programul 40 a gâtului de sudură cu flanșe standard ansi

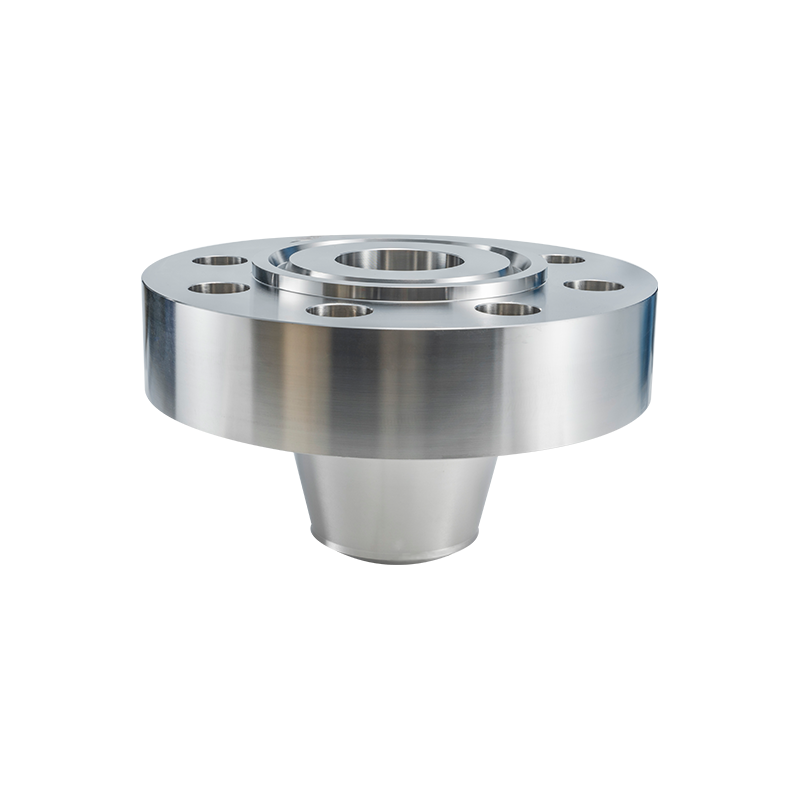

Flanșele gâtului de sudură încorporează un butuc conic care trece ușor la grosimea peretelui țevii. Această geometrie distribuie tensiunile de încovoiere și oferă armare structurală la joncțiunile critice.

Dimensiunile țevilor din Schedul 40 determină compatibilitatea alezajului:

• Schedule 40 de 2 inchi: 60,3 mm OD, 3,91 mm perete, 52,5 mm ID
• Schedule 40 de 4 inchi: 114,3 mm OD, 6,02 mm perete, 102,3 mm ID
• Schedule 40 de 6 inchi: 168,3 mm OD, 7,11 mm perete, 154,1 mm ID

Comparația performanței tipului de flanșă:

The ansi standard flanse gât sudură program 40 combinația reprezintă cea mai comună specificație pentru conductele de proces din fabricile chimice și rafinării, echilibrând capacitatea de presiune cu disponibilitatea standard a materialului.

3. Aplicatii de inchidere si izolare: flanse standard ansi fata ridicata oarba

Flanșele oarbe termină sistemele de conducte sau izolează echipamentele în timpul întreținerii. Fața ridicată oferă o suprafață de etanșare prelucrată cu precizie pentru compresia garniturii.

Specificațiile pentru finisarea feței includ:

• 125-250 microinch AARH (Arithmetic Average Ruughness Height) pentru garnituri nemetalice
• 63-125 microinch AARH pentru garnituri spiralate
• 32-63 microinch AARH pentru îmbinări de tip inel

Comparație funcțională a flanșei oarbe:

Flanse standard ANSI fata ridicata oarba specificațiile necesită prelucrarea precisă a feței și verificarea compatibilității garniturii. Construcția solidă rezistă la presiunea completă a sistemului din orice direcție, oferind o izolare fiabilă pentru intrarea în vas și întreținerea segmentului de conductă.

4. Grade materiale din oțel carbon: flanșe standard ansi din oțel carbon a105

ASTM A105 specifică componentele de conducte din oțel carbon forjate pentru servicii la temperaturi ambientale și ridicate. Calitatea domină aplicațiile industriale cu flanșe datorită rentabilității și fiabilității mecanice.

Cerințe privind compoziția chimică:

• Carbon maxim 0,35% pentru sudabilitate
• Mangan 0,60-1,05% pentru rezistență
• Siliciu 0,10-0,35% pentru dezoxidare
• Fosfor și sulf maxim 0,040% fiecare

Comparația metodelor de fabricație:

Flanse standard ANSI otel carbon a105 specificațiile necesită certificate de testare a materialelor care verifică tratamentul termic și încercările mecanice. Construcția forjată elimină riscurile de porozitate internă inerente componentelor turnate, justificând prima de cost pentru serviciile critice.

5. Sudura la priză de înaltă presiune: sudura la soclu cu flanșe standard ansi 3000 psi

Flanșele de sudură cu mufă găzduiesc țevi cu diametru mai mic (de obicei 2 inci și mai jos) în aplicații de înaltă presiune. Alezajul mufului primește capătul țevii cu sudare în filet la îmbinarea exterioară.

Echivalența clasei de presiune:

• Sudura cu priza de 3000 psi corespunde aproximativ cu Clasa 600 și mai sus
• Sudarea prizei de 6000 psi corespunde clasei 1500
• Sudura la soclu de 9000 psi corespunde clasei 2500

Comparație conexiuni cu diametru mic:

The ansi standard flanșe sudură priză 3000 psi specificația se referă la conexiunile instrumentelor, porturile de eșantionare și liniile de proces de mici dimensiuni, unde conexiunile filetate riscă defecțiuni prin oboseală sub presiune ciclică sau vibrații.

Standarde de calitate și certificare a producției

Conformitatea ISO 9001 și PED

Sistemele de management al calității asigură o producție consistentă prin proceduri documentate:

• Trasabilitatea materialului de la rapoartele de testare la fabrică până la inspecția finală
• Înregistrări de tratament termic care verifică ciclurile de austenitizare și normalizare
• Inspecție dimensională conform tabelelor de toleranță ASME B16.5
• Testarea presiunii la 1,5 ori presiunea nominală pentru aplicații critice

Capacități de producție internă

Jiangyin Zhonghai Precision Machinery menține integrarea completă a producției:

• Prese de forjare de până la 10.000 de tone pentru semifabricate cu diametru mare
• Cuptoare de tratament termic continuu cu control al atmosferei
• Prelucrare strunguri verticale CNC cu diametre de până la 4 metri
• Centre de foraj care execută modele de găuri pentru șuruburi cu toleranță de poziție ±0,2 mm

Standarde globale și servicii de personalizare

Capacitate de producție multi-standard

Fabricarea paralelă la standardele internaționale sprijină cerințele globale ale proiectelor:

• Standarde GB pentru proiecte interne din China
• ASME/ASTM pentru piețele din America de Nord și Orientul Mijlociu
• Specificații JIS pentru clienții japonezi și din Asia de Sud-Est
• Standardele EN/DIN pentru conformitatea cu Spațiul Economic European

Soluții non-standard și proiectate

Fabricarea pe bază de desene se potrivește cerințelor speciale:

• Flanse cu orificii cu secțiuni de rulare a contorului
• Gâturi lungi de sudură pentru conexiunile carcasei vasului
• Flanșe compacte reducând greutatea și sarcina șuruburilor

Întrebări frecvente

Ce diferențe de diametrul cercului șuruburilor există între flanșele Clasa 150 și Clasa 300?

Pentru o flanșă nominală de 6 inchi, clasa 150 specifică un diametru al cercului de șuruburi de 241,3 mm cu 8 șuruburi cu un diametru de 22,2 mm. Clasa 300 specifică un cerc de șuruburi de 269,9 mm cu 12 șuruburi cu un diametru de 25,4 mm. Cercul de șuruburi mai mare și numărul de șuruburi crescut se potrivesc cerințelor mai mari de compresie a garniturii pentru valori de presiune ridicate. Flanșele existente din clasa 150 nu pot fi actualizate la clasa 300 prin găuri suplimentare din cauza diametrului și grosimii exterioare insuficiente.

Cum se compară materialele A105 și A350 LF2 pentru aplicațiile la temperatură scăzută?

Testarea de impact ASTM A105 Charpy cu crestătură în V se califică la minim -29°C. ASTM A350 Grad LF2 specifică cerințele de impact la -46°C sau -59°C, în funcție de clasă. Gradul LF2 costă cu 15-25% mai mult, dar oferă rezistența necesară pentru serviciile frigorifice și expunerea la climă nordică. A105 flanse standard ansi otel carbon a105 specificațiile riscă fracturi fragile sub -29°C.

Ce presiune maximă poate suporta în siguranță flanșele cu alunecare?

Flanșele cu alunecare din clasa 150 ajung la 285 psi la temperatura ambiantă, dar se confruntă cu factori de concentrare a tensiunii de 2,5 ori mai mari decât modelele gâtului de sudură. Limitele practice de aplicare deseori scade flanșele cu alunecare la 150-200 psi în serviciile ciclice. The flanse standard ansi 150 lb cu alunecare configurația se potrivește numai aplicațiilor statice, fără șocuri.

Cum diferă performanțele de etanșare a îmbinărilor cu suprafața ridicată și tip inel?

Flanșele cu față înălțată comprimă garniturile plate sau spiralate pe zone largi de contact, tolerând variații moderate de finisare a suprafeței. Îmbinările de tip inel necesită prelucrare cu caneluri de precizie (± 0,05 mm) și contact metal-metal pentru a obține etanșare prin deformare plastică. Conexiunile RTJ rezistă la presiuni care depășesc 10.000 psi și temperaturi de peste 500°C în cazul în care garniturile convenționale defectează. Conexiunile cu suprafață înălțată domină conductele generale de proces datorită costurilor de prelucrare mai mici și simplității înlocuirii garniturii.

Care sunt cantitățile minime de comandă și politicile de mostre?

Flanșele standard de catalog acceptă comenzi de la piese unice pentru cerințele de întreținere. Piesele forjate personalizate necesită cantități minime de material de 500 kg pentru trasabilitatea lotului de căldură. Flanșe de probă pentru testarea de calificare necesită achiziție; rapoartele dimensionale și certificatele de materiale însoțesc livrările standard fără costuri suplimentare. Jiangyin Zhonghai Precision Machinery menține un inventar de dimensiuni comune pentru expediere rapidă.

Concluzie

Selectarea adecvată Flanse standard ANSI necesită analiza condițiilor de presiune-temperatură, dinamica conductelor și mediile materialelor. Fie că se specifică flanse standard ansi 150 lb cu alunecare pentru economie, ansi standard flanse gât sudură program 40 pentru rezistenta la oboseala, ansi flanse standard fata ridicata oarba pentru izolare, flanse standard ansi otel carbon a105 pentru serviciu standard sau ansi standard flanșe sudură priză 3000 psi pentru alezajul mic de înaltă presiune, specificațiile tehnice determină integritatea sistemului.

Jiangyin Zhonghai Precision Machinery Co., Ltd. oferă producție integrată de la forjare până la inspecția finală, susținând industriile globale de energie și proces cu o calitate certificată și capacitate dimensională până la 4 metri diametru.

Referințe

• Societatea Americană a Inginerilor Mecanici, ASME B16.5-2020, Flanșe de țeavă și fitinguri cu flanșe: NPS 1/2 prin NPS 24 metric/inch Standard
• Societatea Americană a Inginerilor Mecanici, ASME B16.47-2017, Flanșe din oțel cu diametru mare: NPS 26 până la NPS 60 metric/inch Standard
• Societatea Americană pentru Testare și Materiale, ASTM A105/A105M-21, Specificație standard pentru forjare din oțel carbon pentru aplicații de conducte
• Societatea Americană pentru Testare și Materiale, ASTM A350/A350M-18, Specificație standard pentru forjare din oțel carbon și slab aliat, care necesită testarea rezistenței la crestături pentru componentele conductelor
• Comitetul European de Standardizare, EN 1092-1:2018, Flanse si imbinarile lor - Flanse circulare pentru tevi, supape, fitinguri si accesorii, desemnate PN - Partea 1: Flanse din otel
• Organizația Internațională pentru Standardizare, ISO 9001:2015, Sisteme de management al calității - Cerințe
